Гибридті қадамдық қозғалтқыш қалай жұмыс істейді?

Мақаланың қысқаша мазмұны

Қозғалысты басқару жүйелері жоғары дәлдікті, тұрақтылықты және қайталануды қажет етеді. Автоматтандырудағы, робототехникадағы, медициналық жабдықтардағы және өндірістегі көптеген машиналар күрделі тапсырмаларды орындау үшін дәл орналастыруға байланысты. АГибридті қадамдық қозғалтқышбұл қолданбаларда кеңінен қолданылады, себебі ол тұрақты магнит қозғалтқыштары мен айнымалы қарсылық қозғалтқыштарының артықшылықтарын біріктіреді.

Бұл мақала гибридті қадамдық қозғалтқыштың қалай жұмыс істейтінін, оның ішкі құрылымын, негізгі техникалық параметрлерін, типтік қолданбаларын және оның орналасу дәлдігі, айналу моментінің тұрақтылығы және қозғалысты басқару сенімділігі сияқты жалпы өндірістік қиындықтарды қалай шешетінін түсіндіреді. Нұсқау сонымен қатар инженерлер мен сатып алушыларға өз жабдықтары үшін дұрыс қозғалтқышты қалай таңдау керектігін түсінуге көмектеседі.

Мазмұны

• Гибридті қадамдық қозғалтқыш дегеніміз не
• Гибридті қадамдық қозғалтқыш қалай жұмыс істейді
• Негізгі құрылымдық компоненттер
• Негізгі техникалық параметрлер
• Гибридті қадамдық қозғалтқыштардың артықшылықтары
• Типтік өнеркәсіптік қолданбалар
• Сатып алушыларға арналған таңдау нұсқаулығы
• Жиі қойылатын сұрақтар

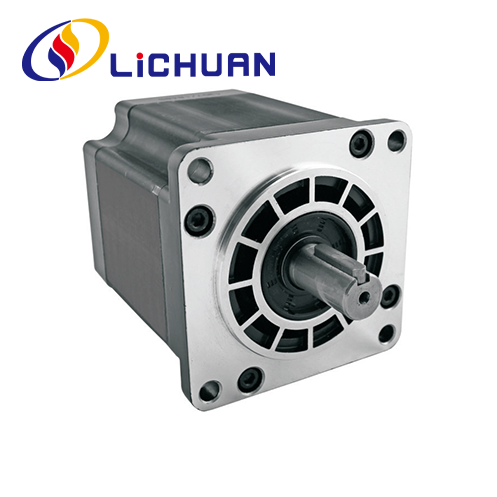

Гибридті қадамдық қозғалтқыш дегеніміз не

Гибридті қадамдық қозғалтқыш электрлік импульстік сигналдарды механикалық қозғалысқа түрлендіретін дәл қозғалыс құрылғысы болып табылады. Әрбір электр импульсі қозғалтқыш білігін бекітілген қадамдық бұрышпен жылжытады. Бұл күрделі кері байланыс жүйесін қажет етпей-ақ жоғары дәлдікпен орналастыруға мүмкіндік береді.

Гибридті дизайн екі технологияны біріктіреді:

• Тұрақты магнитті қозғалтқыш құрылымы
• Ауыспалы қарсылық қозғалтқышының технологиясы

Осы екі конструкцияны біріктіре отырып, қозғалтқыш дәстүрлі қадамдық қозғалтқыштармен салыстырғанда жақсырақ айналдыру моментін, жақсартылған орналасу дәлдігін және тегіс қозғалысты қамтамасыз етеді.

Гибридті қадамдық қозғалтқыштар шығарғанLICHUAN®CNC станоктарында, 3D принтерлерде, тоқыма машиналарында және автоматтандырылған өндіріс жабдықтарында сенімділігі мен қозғалысты дәл басқаруына байланысты жиі қолданылады.

Гибридті қадамдық қозғалтқыш қалай жұмыс істейді

Гибридті қадамдық қозғалтқыштың жұмыс принципі статор орамалары мен ротордың магнит өрісі арасындағы электромагниттік әрекеттесуге негізделген.

Операция процесін бірнеше кезеңге жеңілдетуге болады:

• Қозғалтқыш драйвері электрлік импульстік сигналдарды қозғалтқыш катушкаларына жібереді.
• Статор катушкалары басқарылатын магнит өрісін тудырады.
• Ротор магнит өрісімен теңестіріледі.
• Әрбір импульс роторды бекітілген бұрышпен жылжытады.
• Үздіксіз импульстар айналмалы қозғалысты жасайды.

Мысалы, гибридті қадамдық қозғалтқыштың қадамдық бұрышы 1,8 ° құрайды. Бұл білдіреді:

• 200 қадам бір толық айналымды аяқтайды
• Әрбір импульс бір қадамға тең
• Позицияны дәл бақылау импульсті санау арқылы жүзеге асырылады

Қозғалыс сандық түрде басқарылатындықтан, гибридті қадамдық қозғалтқыштар дәл орналастыруды және қайталануды қажет ететін қолданбалар үшін өте қолайлы.

Негізгі құрылымдық компоненттер

Гибридті қадамдық қозғалтқышта дәл қозғалыс жасау үшін бірге жұмыс істейтін бірнеше негізгі компоненттер бар.

Тісті ротордың құрылымы гибридті қадамдық қозғалтқыштардың негізгі ерекшеліктерінің бірі болып табылады. Ол магниттік муфтаны жақсартады және айналу моментін айтарлықтай арттырады.

Негізгі техникалық параметрлер

Гибридті қадамдық қозғалтқышты таңдағанда, инженерлер әдетте бірнеше өнімділік параметрлерін бағалайды.

Бұл спецификациялар жылдамдық, айналу моменті, жылуды тарату және жүктеме мүмкіндігі бойынша қозғалтқыштың өнімділігін анықтайды.

Гибридті қадамдық қозғалтқыштардың артықшылықтары

Гибридті қадамдық қозғалтқыштар кеңінен қолданылады, өйткені олар қозғалысты басқарудың басқа технологияларымен салыстырғанда бірнеше маңызды артықшылықтарды қамтамасыз етеді.

• Орналастырудың жоғары дәлдігі
• Төмен жылдамдықта тұрақты момент
• Импульстік сигналдар арқылы қарапайым басқару
• Сенімді ашық циклді басқару жүйесі
• Төмен техникалық қызмет көрсету талаптары
• Сервожүйелермен салыстырғанда үнемді

шығарған қозғалтқыштарLICHUAN®талап етілетін өнеркәсіптік орталарда біркелкі жұмыс пен күшті айналу моменті өнімділігін қамтамасыз ету үшін оңтайландырылған магниттік құрылымдармен және озық орам технологиясымен жасалған.

Типтік өнеркәсіптік қолданбалар

Гибридті қадамдық қозғалтқыштар дәл қозғалысты басқару қажет болатын көптеген салаларда қолданылады.

• CNC станоктары
• 3D басып шығару жүйелері
• Лазерлік ою машиналары
• Тоқыма өндірісінің жабдықтары
• Медициналық құралдар
• Қаптаманы автоматтандыру машиналары
• Жартылай өткізгіш жабдықтар

Бұл жүйелерде қозғалтқыш дәл орналасуды, синхрондалған қозғалысты және тұрақты өндіріс тиімділігін қамтамасыз етеді.

Сатып алушыларға арналған таңдау нұсқаулығы

Гибридті қадамдық қозғалтқышты дұрыс таңдау машинаның немесе автоматтандыру жүйесінің нақты талаптарын бағалауды талап етеді.

Маңызды таңдау факторларына мыналар жатады:

• Механикалық жүктеме үшін қажетті момент
• Жұмыс жылдамдығы диапазоны
• Қуат көзі және драйвердің үйлесімділігі
• Орнату өлшемі және орнату стандарты
• Температура және діріл сияқты қоршаған орта жағдайлары

сияқты тәжірибелі өндірушімен жұмыс істеуLICHUAN®қозғалтқышты дұрыс таңдауды, тұрақты драйвер интеграциясын және ұзақ мерзімді жүйе сенімділігін қамтамасыз етеді.

Жиі қойылатын сұрақтар

1. Гибридті қадамдық қозғалтқыш пен стандартты қадамдық қозғалтқыштың айырмашылығы неде?

Гибридті қадамдық қозғалтқыштар тұрақты магнитті және айнымалы құлықсыз технологияларды біріктіреді. Бұл дәстүрлі қадамдық қозғалтқыштармен салыстырғанда жоғары крутящий моментке, қадамдық бұрыштардың кішірек болуына және орналасу дәлдігін жақсартуға әкеледі.

2. Гибридті қадамдық қозғалтқыштар кері байланыс жүйесін қажет ете ме?

Көптеген қолданбаларда олар кодерсіз ашық циклді басқаруда жұмыс істейді. Дегенмен, жоғары жылдамдықты немесе жоғары жүктемелі орталар үшін өнімділікті жақсарту үшін жабық циклды жүйелерді қосуға болады.

3. Гибридті қадамдық қозғалтқыштың қызмет ету мерзімі қандай?

Тиісті орнату және пайдалану шарттарымен гибридті қадамдық қозғалтқыш ондаған мың сағат бойы сенімді жұмыс істей алады. Мойынтіректерді және салқындату жағдайларын жүйелі түрде тексеру қызмет ету мерзімін ұзартуға көмектеседі.

Қорытынды

Гибридті сатылы қозғалтқыштар дәл, сенімді және қайталанатын қозғалысты басқаруды қамтамасыз ету арқылы заманауи автоматтандыру жүйелерінде маңызды рөл атқарады. Олардың жоғары айналу моменті, цифрлық дәлдік және басқарудың қарапайым архитектурасы үйлесімі оларды өнеркәсіптік жабдықтың кең ауқымы үшін қолайлы етеді.

Автоматтандыру технологиялары дамып келе жатқандықтан, машинаның тұрақты өнімділігін қамтамасыз ету үшін жоғары сапалы қозғалтқышты таңдау маңызды болады.LICHUAN®Өндірушілерге дәлдікті, тиімділікті және жұмыс сенімділігін арттыруға көмектесе отырып, талап етілетін өнеркәсіптік орталарға арналған кәсіби гибридті қадамдық қозғалтқыш шешімдерін ұсынады.

Егер сіз машинаңыз үшін сенімді қозғалысты басқару компоненттерін іздесеңіз,бізбен хабарласыңыбүгін LICHUAN® гибридті қадамдық қозғалтқыш шешімдері туралы көбірек білу және жобаңызға кәсіби техникалық қолдау алу.
